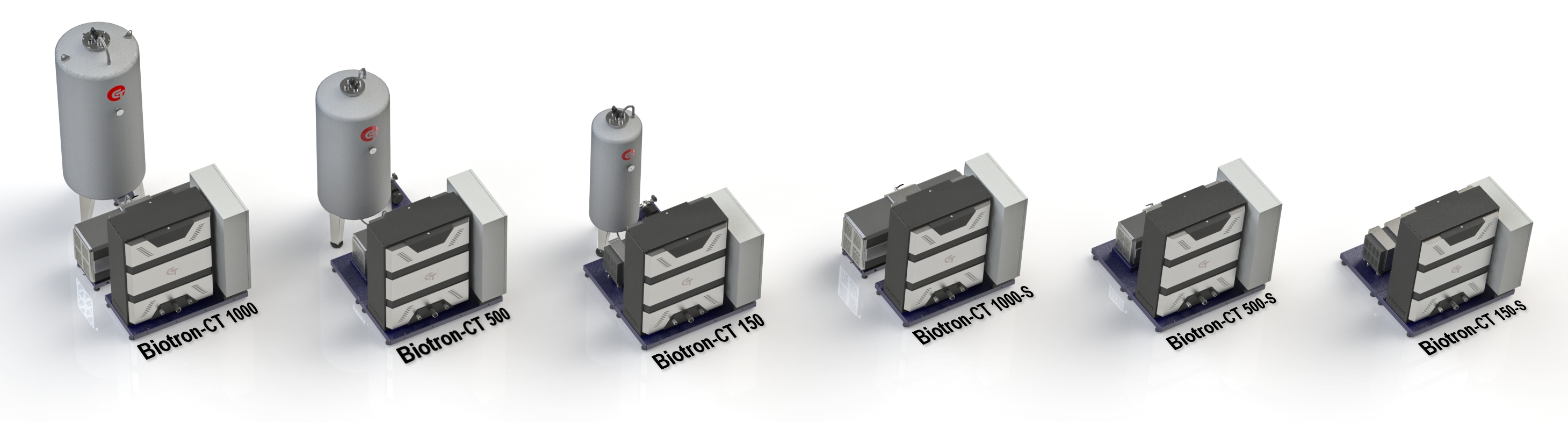

АВТОМАТИЧЕСКИЕ МОДУЛИ «BIOTRON-СT»

Технические характеристики

BIOTRON-CT 150
BIOTRON-CT 500
BIOTRON-CT 1000
Производительность (номинальная), л/ч
150-200
500-700
1000-1200
Установленная мощность, кВт
5.4
16
32
Масса (ориентировочно), кг
540
765
975
Максимально допустимая температура жидкости в установке, °С
90
90
90
Степень автоматизации
полная
полная
полная
Режим работы
продолжительный
продолжительный
продолжительный
Эффективность обработки, кВт•ч/л
0,032
0,032
0,032
Регулирование производительности
есть
есть
есть
Особые требования к обрабатываемой жидкости
нет
нет
нет
Площадь, занимаемая одним модулем , кв.м.
2.8
3,0
4,0
Габаритные размеры (Д х Ш х В), мм
2000х1393х1980
2316х1393х2500
2515х1484х2700
Сертификаты взрывозащищенности
ATEX
ATEX
ATEX
BIOTRON-CT 150-S
BIOTRON-CT 500-S
BIOTRON-CT 1000-S
Производительность (номинальная), л/ч
150-200
500-700
1000-1200
Установленная мощность, кВт
5.4
16
32
Масса (ориентировочно), кг
460
575
780
Максимально допустимая температура жидкости в установке, °С
90
90
90
Степень автоматизации
полуавтомат
полуавтомат
полуавтомат
Режим работы
продолжительный
продолжительный
продолжительный
Эффективность обработки, кВт•ч/л
0,032
0,032
0,032
Регулирование производительности
есть
есть
есть
Особые требования к обрабатываемой жидкости
нет
нет
нет
Площадь, занимаемая одним модулем , кв.м.
2.0
2,0
3,0
Габаритные размеры (Д х Ш х В), мм
1435х1393х1411
1435х1393х1411
1430х1484х1411
Сертификаты взрывозащищенности
ATEX
ATEX
ATEX

АВТОМАТИЧЕСКИЕ МОДУЛИ «BIOTRON-СT» СОСТОЯТ ИЗ ТРЕХ ОСНОВНЫХ УСТРОЙСТВ:

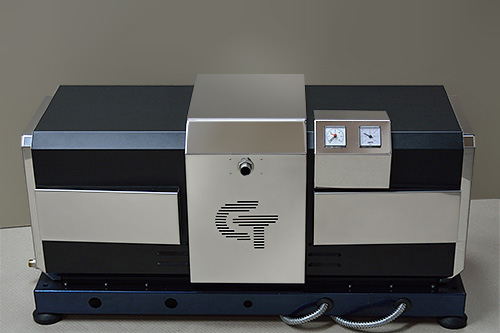

1. МАГНИТНО-ИМПУЛЬСНЫЙ РЕАКТОР ТРЕТЬЕГО ПОКОЛЕНИЯ PULSAR-СT (Оборудование для производства биодизеля)

PULSAR-СT – гидродинамический высокочастотный магнитно-импульсный кавитационный реактор третьего поколения – новейшее слово в производства биодизеля. Высочайшая надежность, современный дизайн, автоматизация, стабильность результатов на любых типах масел, минимальные затраты электроэнергии – все эти качества делают кавитаторы PULSAR-СT  лидерами в высоких технологиях производства биодизельного топлива. Кавитационные реакторы PULSAR-СT  составляют основу автоматических модулей по производству биодизельного топлива BIOTRON-СT.



Технические характеристики

PULSAR-СT 805
PULSAR-СT 715
PULSAR-СT 730
Производительность (номинальная), л/ч
150
500
1000
Установленная мощность, кВт
4.4
15
30
Масса (ориентировочно), кг
79
235
405
Режим работы
продолжительный
продолжительный
продолжительный
Эффективность обработки, кВт•ч/л
0,03
0,028
0,028
Регулирование потока
есть
есть
есть
Габаритные размеры (Д х Ш х В), мм
800х400х420
1050х450х550
1490х560х675
Сертификаты взрывозащищенности
ATEX
ATEX
ATEX

2. ЭЛЕКТРОННАЯ СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ДОЗИРОВАНИЯ И ОБРАБОТКИ ИСХОДНЫХ ПРОДУКТОВ «PPS-СT 1200»

Технические характеристики

PPS-СT 1200
Максимальная производительность, л/ч
1200
Число смешиваемых компонентов
3
Потребляемая мощность, кВт
2
Сертификаты взрывозащищенности
ATEX
Степень автоматизации
полностью автоматическая



Современные системы дозирования, используемые другими компаниями не дают гарантии стабильного дозирования исходных компонентов при изменении внешних условий (температуры, высоты жидкости в емкостях исходных компонентов и готовых продуктов, вязкости масла и т.п.). Система разработанная нашей компанией лишена этих недостатков и обладает высокой точностью дозирования – 0,1%. Кроме того в систему вмонтировано устройство предварительного смешивания, есть возможность регулирования расхода и давления на выходе системы, а так же возможность регулирования доз исходных компонентов. В устройстве используется оригинальное программное обеспечение и высоконадежные электронные компоненты компании «FANUC». PPS-СT 1200 так же снабжена функциями слежения за безопасностью производства биодизеля. Процессор отслеживает наличие исходных компонентов, скорости их заливки, интенсивность перемешивания, проходимость трубопроводов и клапанов и т.п. В случае создания аварийной ситуации процессор остановит всю систему, подаст оператору звуковой сигнал и выведет на монитор код ошибки с её описанием и возможными причинами. Так например, если в хранилище исходных продуктов закончится масло на мониторе появится надпись:





3. ЭЛЕКТРОННАЯ СИСТЕМА СЛЕЖЕНИЯ ЗА ПРОЦЕССАМИ НАПОЛНЕНИЯ, СЕПАРАЦИИ И СЛИВА ГОТОВЫХ ПРОДУКТОВ

С целью исключения человеческого фактора в определении готовности биодизеля (на глазок), в наших автоматических модулях установлена система слежения за процессом сепарации. Высокочувствительные датчики следят за состоянием глицерина и биодизеля в сепарационной емкости. Полученные данные сенсоры передают на компьютер, который определяет готовность исходных продуктов и управляет сливом биодизеля и глицерина из сепарационной емкости в хранилища готовых продуктов. Весь процесс происходит в непрерывном режиме.

В случае непредвиденной ситуации, если сепарация по каким-либо причинам не происходит или идет медленно, компьютер остановит всю систему и подаст сигнал оператору о необходимости анализа и исправления создавшейся ситуации.

Чтобы узнать больше о работе электронной системы слежения за процессом сепарации, смотрите анимированную презентацию.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ С ДРУЖЕСТВЕННЫМ ИНТЕРФЕЙСОМ, НЕ ТРЕБУЮЩЕЕ ОТ ОПЕРАТОРА СПЕЦИАЛЬНЫХ КОМПЬЮТЕРНЫХ ЗНАНИЙ

Все процессы, проходящие в автоматическом модуле управляются микропроцессором. Интерфейс разработанной нами программы предельно прост и нагляден. Все управление осуществляется простыми кликами компьютерной мышки. В режиме наладки оператор имеет возможность управлять любым механизмом модуля отдельно, устанавливать требуемую чувствительность сенсоров и т.п. В автоматическом режиме необходимо лишь кликнуть на кнопку «START», все остальное BIOTRON-СT сделает самостоятельно. Один компьютер в состоянии обслуживать до пяти автоматических модулей BIOTRON-СT одновременно.

Программное обеспечение и электронные компоненты выполнены на базе П/О и из компонентов, разработанных японской компанией «FANUC» или SIEMENS, являющиеся одними из мировых лидеров в этой области.
